有源晶振與無源晶振的陣腳怎么識別?有什么識別技巧嗎?

作者: 科琪科技 編輯: 科琪科技 來源: 科琪科技 發布日期: 2019.01.22
信息摘要:
有源晶振與無源晶振的陣腳怎么識別?有什么識別技巧嗎?

有源晶振型號眾多,而且每一種型號的引腳定義都有所不同,接法也不同,下面我介紹一下有源晶振引腳識別,以方便大家:有個點標記的為1腳位,按逆時針(管腳向下)分別為2 34腳位。通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。有字正面,從有點的那一腳,逆時針依次是: NCGNDCLKOUT VCC

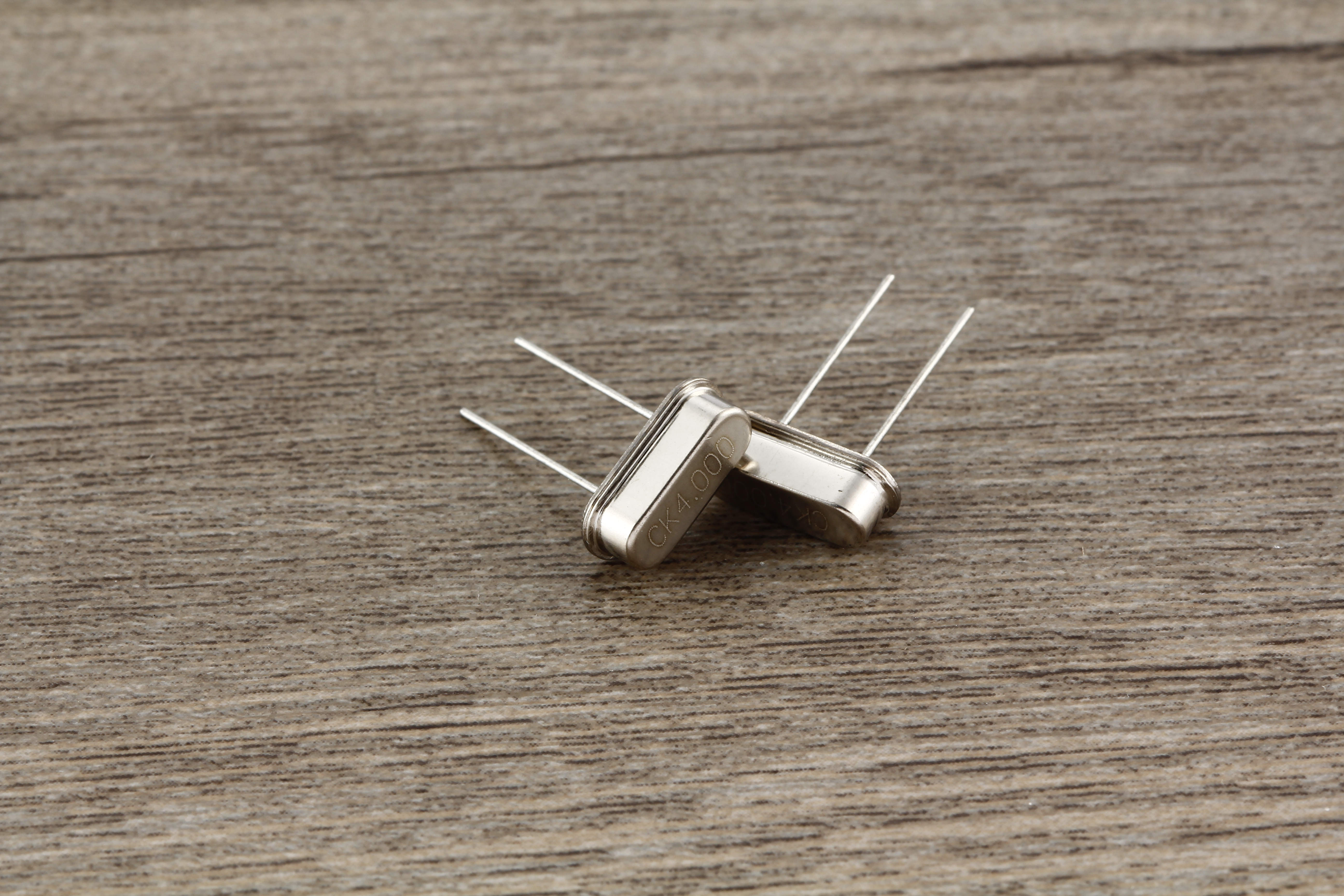

 晶振

貼片晶振四個腳與兩個腳的區別, 兩腳的稱為晶體,即為無源晶振。 四腳貼片的那種振蕩器稱為晶振,即為有源晶振。有源晶振容易起振,由于不需外加輔助器件,所以工作更加穩定,另外它需要外接一個電源。四個引腳一般分別為電源、地、時鐘輸出、空腳,連接時把輸出端接到時鐘端即可。 貼片晶振主要是用于電路中的時鐘模塊,來提供相應的時鐘基準,常見的應用主要是嵌入式設計,如 FPGA DSP等開發板中。



對于新手來說,晶振腳位技巧還是最直接的,如下:



1.二腳位的貼片晶振是無源晶振。

2.四腳位的貼片晶振可能是無源晶振,也可能是有源晶振

3.四腳位以上的貼片晶振一定是有源晶振

4.有源晶振本身印字有左下腳有個點

5.常見的貼片晶振體積有25203225503260357050

本文來自網絡 由科琪科技編輯
