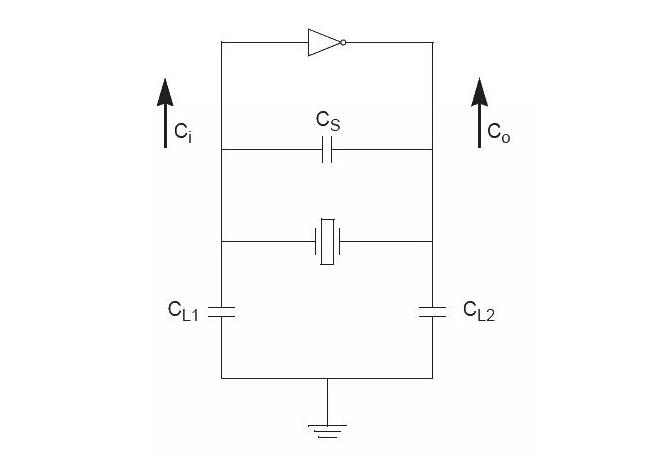

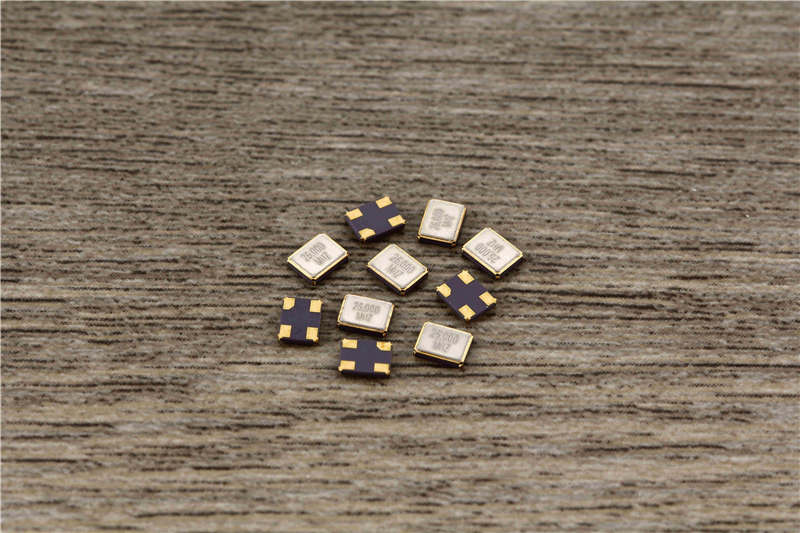

剛進入晶振行業的朋友，對于晶振和負載電容的關系不是很了解，怎么搭配也不是很清楚。這里晶振廠家科琪科技就為你簡單地說明一下：負載電容分為C1和 C2兩個貼片電容，負載電容的作用就是消減其他雜波所帶來的干擾，從而提高晶振電路的穩定性。大家在選擇負載電容時，可以按照電容的具體大小計算公式是 (C1*C2)/(C1+C2)+6.24。這個計算公式只是一種方法知道電容的大小，但是最好按照晶振廠家所配對好的負載電容值，這樣會減少很多其他干擾。

晶振都有各自的特性，還是要結合實現來判斷電容的大小值。在兩者內，C1和C2值越低越好。最好C2 值大于C1值，C2值偏大雖有利于振蕩器的穩定，但晶振廠家常用的取值是15p-30p 之間。

在實際電路中，晶振廠家也可以通過示波器觀察振蕩波形來判斷振蕩器是否工作在最佳狀態。示波器在觀察振蕩波形時，觀察OSCO管腳(Oscillator output)，應選擇 100MHz帶寬以上的示波器探頭，這種探頭的輸入阻抗高，容抗小，對振蕩波形相對影響小。(由于探頭上一般存在10～ 20pF的電容，所以觀測時，適當減小在OSCO管腳的電容可以獲得更接近實際的振蕩波形)。工作良好的振蕩波形應該是一個漂亮的正弦波，峰峰值應該大于電源電壓的 70%。若峰峰值小于70%，可適當減小OSCI及 OSCO 管腳上的外接負載電容。反之，若峰峰值接近電源電壓且振蕩波形發生畸變，則可適當增加負載電容。

用示波器檢測OSCI(Oscillator input)管腳，容易導致振蕩器停振，原因是：部分的探頭阻抗小不可以直接測試，晶振廠家就用串電容的方法來進行測試。如常用的4MHz石英晶體諧振器，通常晶振廠家建議的外接負載電容為 10～30pF左右。若取中心值15pF，則 C1 ，C2各取30pF可得到其串聯等效電容值15pF 。同時考慮到還另外存在的電路板分布電容，芯片管腳電容，晶體自身寄生電容等都會影響總電容值，故實際配置 C1，C2時，可各取 20 ～15pF 左右。并且C1， C2 使用瓷片電容為佳。
